MARUI波箱的動作原理

拆解二代波箱的方法 | 齒輪箱的動作原理 | 補充說明

拆解二代波箱的方法:

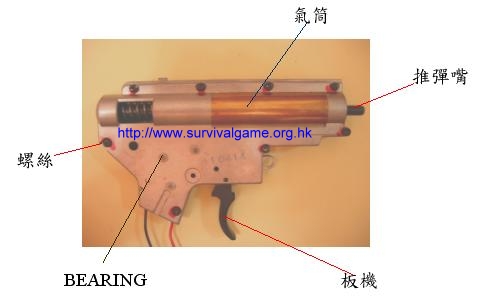

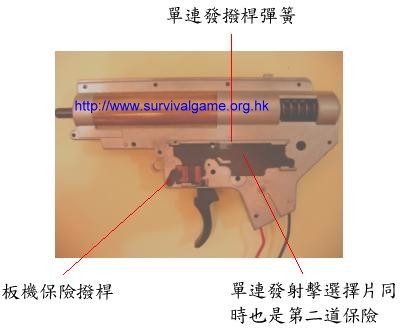

從槍體中取出波箱。由於各種槍型不同,拆解方式亦不一樣,故本文只針對拆解下來的波箱成一簡單介紹,下圖是外部零件之名稱:

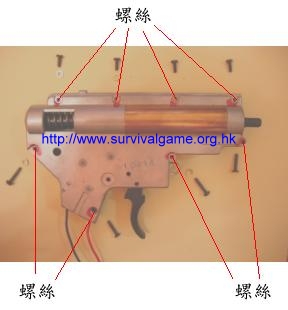

可標示處的螺絲拆下,便可打開箱波,但須注意後方的彈簧會彈出,故於拆開前需用一螺絲起子壓住頂桿防止彈簧彈出,再把波箱拆開。

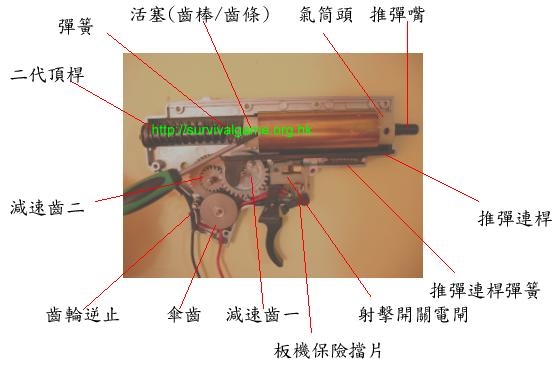

拆解開之波箱各部零件的名稱如下圖所示:

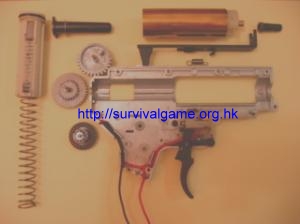

下圖為各部件的分解圖:

回頁首

齒輪箱的動作原理

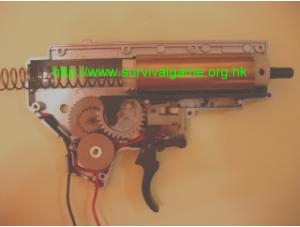

開始射擊前,波箱旳基本狀態如下:

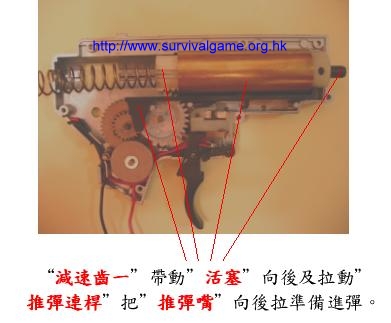

第一個動作:

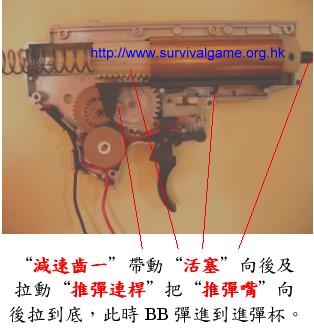

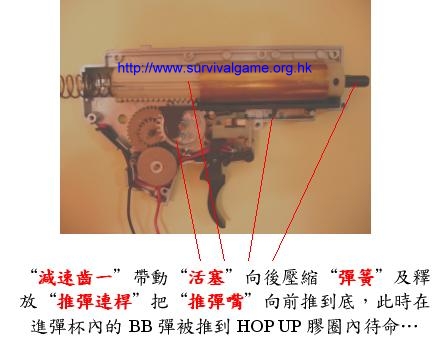

第二個動作:

第三個動作:

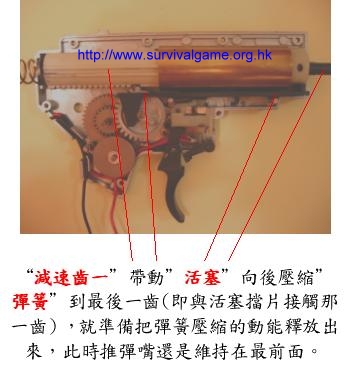

第四個動作:

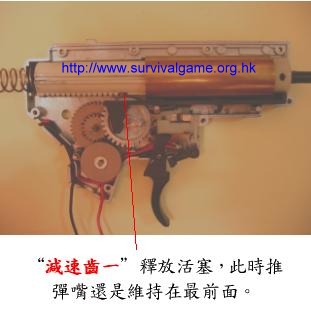

第五個動作:

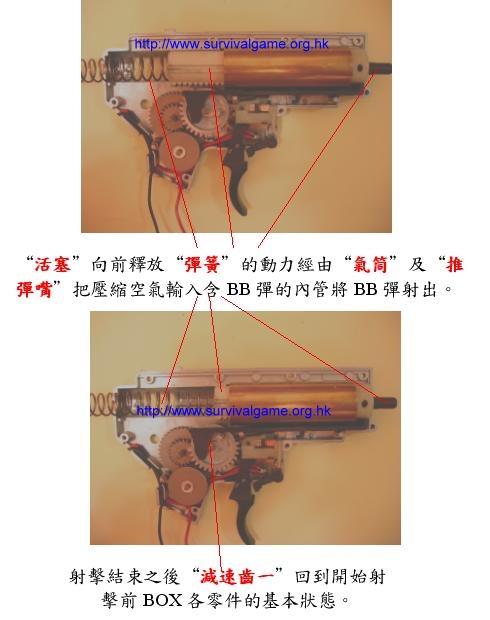

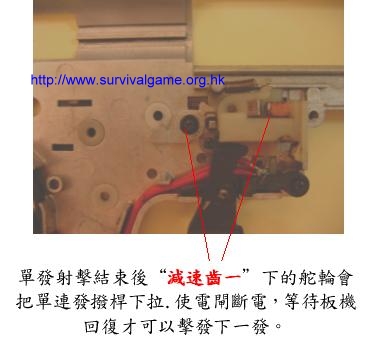

第六個動作:

以上為MARUI波箱單發射擊的內部動作圖解,連發時則重複上述動作便可。
回頁首

補充說明

單發時單連發撥桿的位置如下:

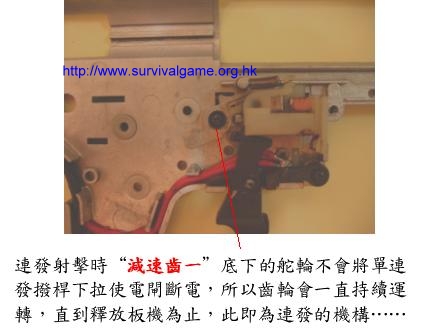

連發時單連發撥桿的位置如下圖所示:
